絕緣脈沖測試儀的測試表筆端如果有盤繞、堆疊、線路過長現象時，測試電路中可能會容易形成寄生電容。



       寄生電容相當于將一個電容接在交流電路（儀器測試端）中。所謂寄生，就是原本沒有在那個地方設計電容，但由于布線之間總是有互容，好似是寄生在布線之間的一樣，所以叫寄生電容，亦稱雜散電容，這使得儀器在空測（表筆兩端不接觸電池）時，可能會出現判定為OK的異常現象（如下圖所示），而正常情況下儀器應顯示為OPEN/開路。

       若遇到上述問題，我們應首先從儀器端和集成設備聯接端檢查以下幾個方面：

        一、儀器端排查點
               1. 首先將測試表筆拔掉（必要時也可將跟上位機聯接的通訊線拔掉）

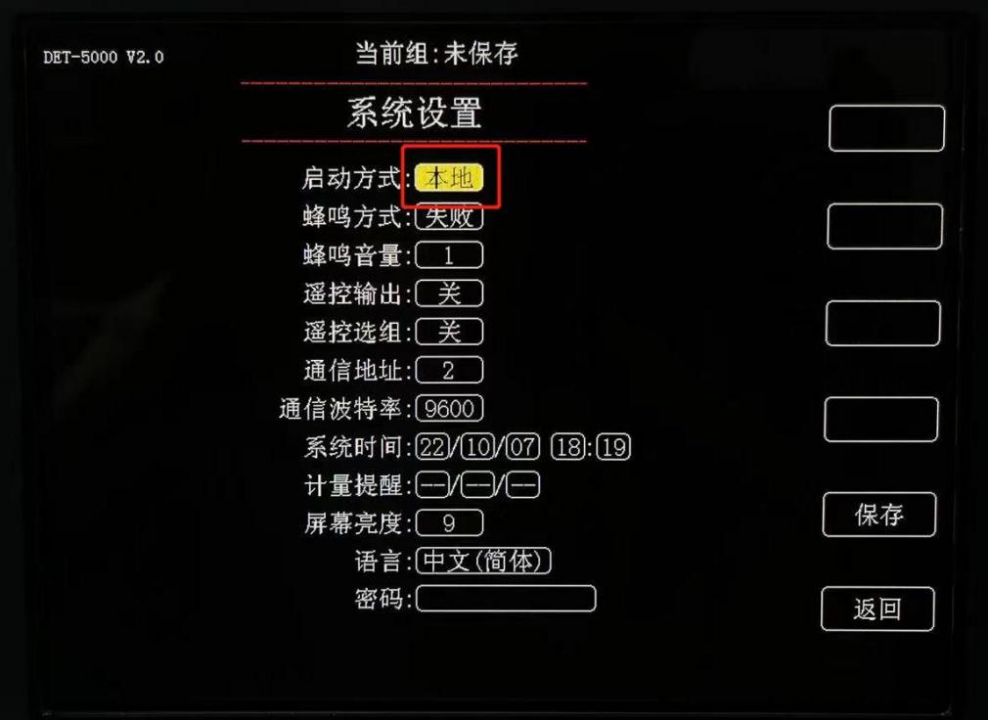

               2. 將啟動方式切換為【本地】（手動測試），如下圖所示

               3. 按“Start”按鈕，確認是否出現空測時報OK的現象

      二、設備連接端排查：
             1.  通訊線
                ①連接通訊線后，通過切換啟動方式【本地】或【通訊】進行測試
                ②按Start鍵進行空測，確認儀器是否會出現報OK的現象

             2. 測試表筆
                ①連接測試表筆（若設備內測試線不是原裝線，可分批測試不同的測試線做對比），通過切換啟動方式【本地】或【通訊】進行測試
                ②按Start鍵進行空測，確認儀器是否會出現報OK的現象


         在排查時，若出現上述現象，很有可能是因為出現了測試線盤繞、堆疊、線路過長或者集成上的接觸器有問題所致。

        一般情況下，儀器標配的測試表筆長度為1.5m～3m。測試時，應分開走線、避免兩條線盤繞或纏繞在一起。若儀器周邊有較強的電磁干擾時，最好使用屏蔽層。


        如果經以上調整后，仍無法排查出儀器空測時出現OK判定（如上圖所示）的真正原因，也可按下面這個方法操作：

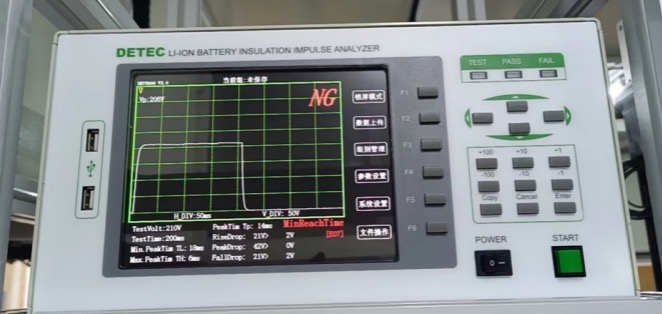

        可多次空測并統計TP值（由于出現寄生電容時tp值比測試正常電芯的tp值小），通過設置TL（最短充電時間限制），使空側報OK的情況以E07(最短測試時間)判定（如下圖所示），就可以把這種情況跟正常測試區分開。



文：Anthony Yang
